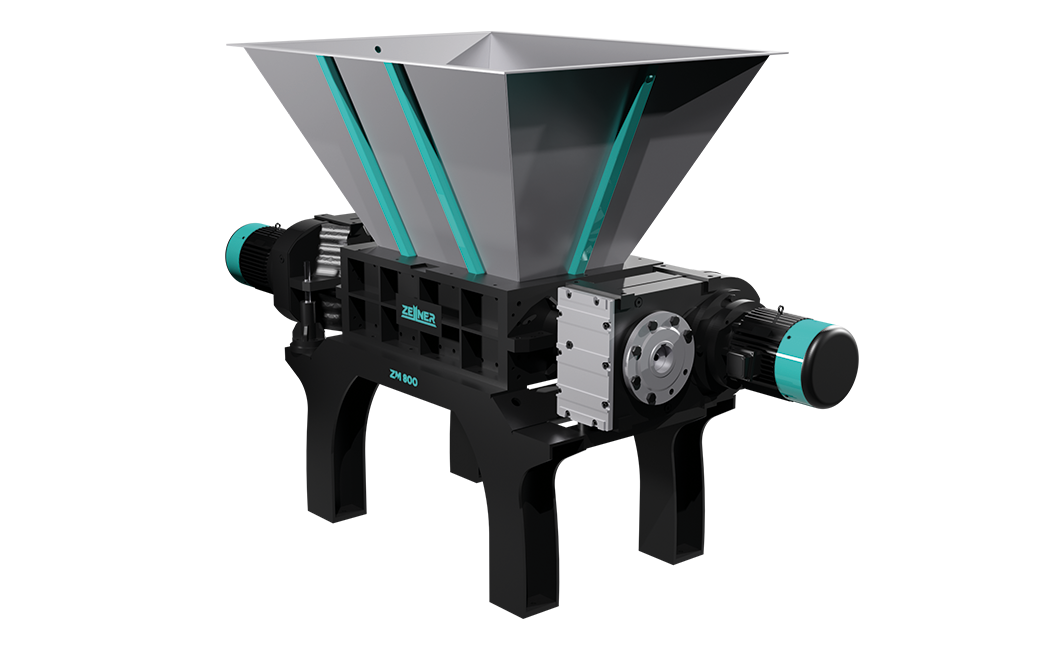

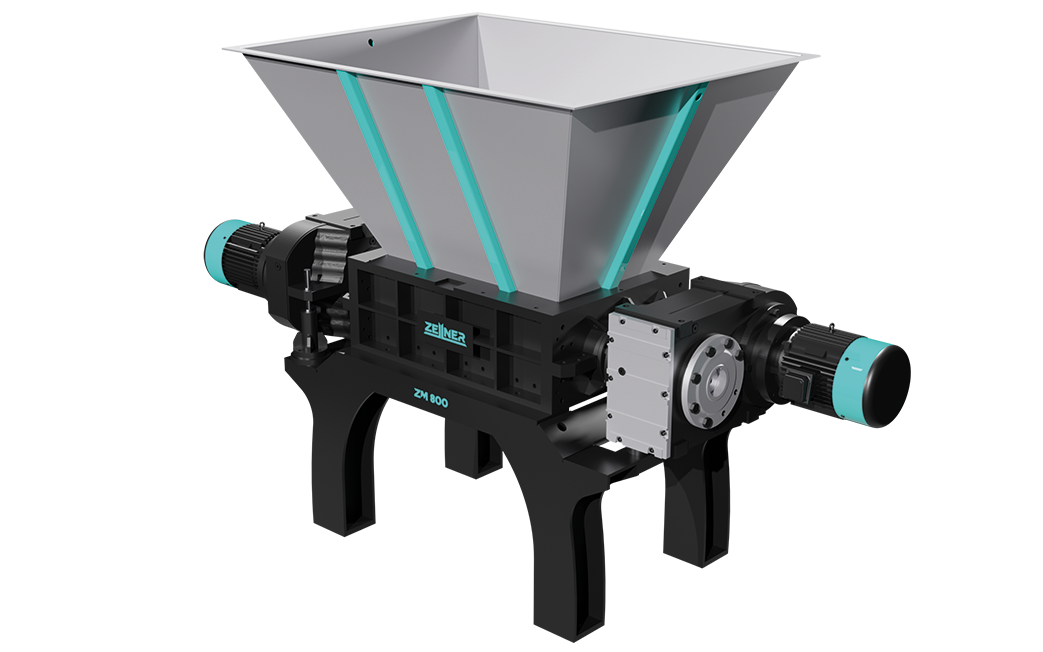

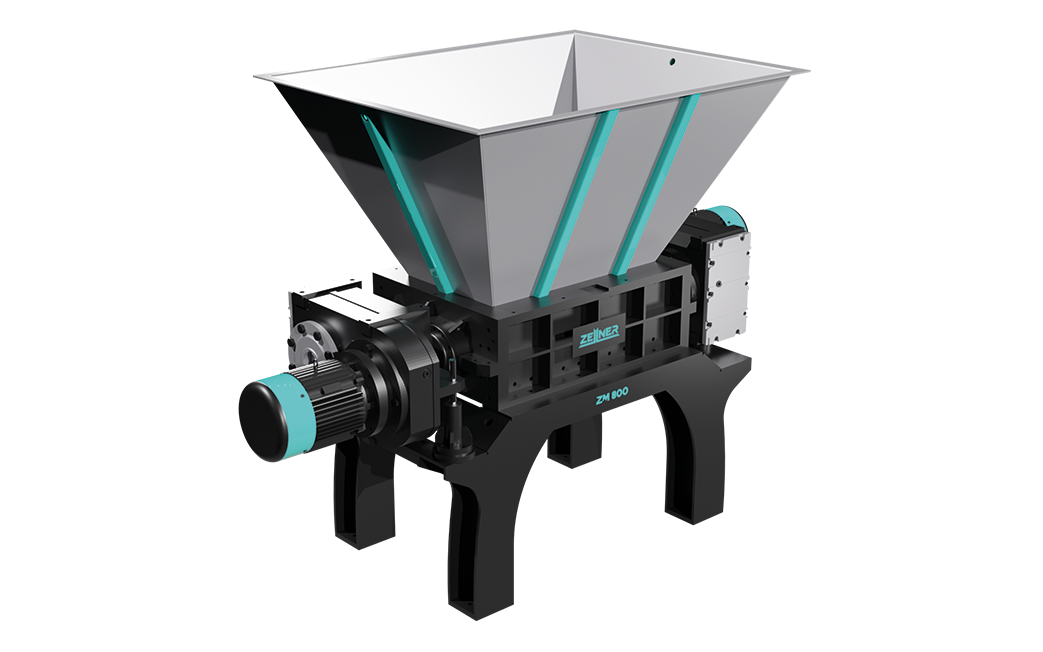

Řada ZM
Dvouhřídelový drtič
Nízká rychlost a vysoký točivý moment minimalizují hluk a spotřebu energie a přitom dosahují vysokých výkonů. Tyto stroje jsou zvláště vhodné pro zmenšování rozměrů objemných nebo rozměrných materiálů, které mohou obsahovat kontaminaci, jako jsou kovy nebo kameny.

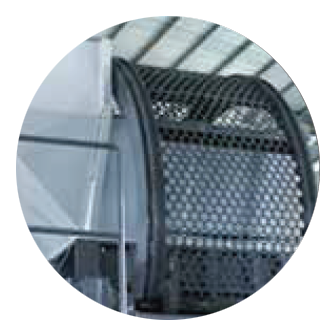

Rotační síto
Pro efektivní řízení velikosti výstupního produktu je ideálním řešením kruhové síto namontované kolem řezací komory. Rotační síto běží při nízké rychlosti, nadměrně velké frakce jsou recirkulovány zpět do řezací komory pro další drcení, zatímco tříděná frakce propadá sítem do dalšího procesu.

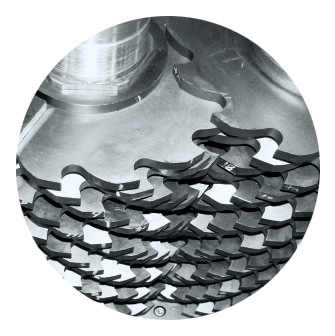

Design uchycení čepele
Provedení tvaru čepele lze zvolit podle povahy zpracovávaných materiálů. Délku frakcí výstupního materiálu lze řídit počtem zubů. Správný výběr profilu a množství zubů čepele jsou zásadní pro dosažení správných výsledků drcení konkrétního materiálu.

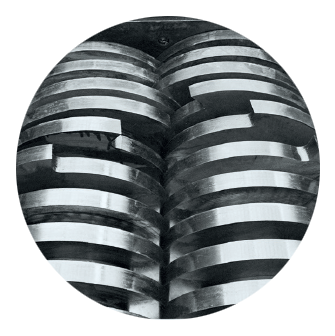

Konfigurace nožů a šířka
Profil a šířku čepele lze specifikovat tak, aby vyhovovaly typu zpracovávaných materiálů. Šířku frakcí výstupního materiálu lze řídit tloušťkou segmentů. Pro zajištění optimálního výkonu drtiče se doporučuje pečlivý výběr konfigurace a šířky nožů.

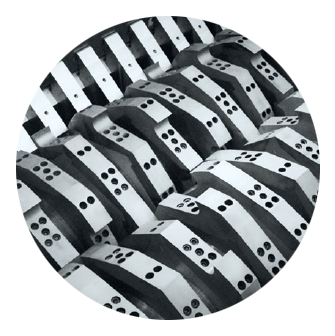

Segmentované řezací nože
Segmentovaná konstrukce nožů může výrazně zkrátit dobu a náklady na jejich výměnu. Nůž se skládá z držáku nože a dvou typů segmentů - s háčky a bez háčků. Opotřebované segmenty nožů lze rychle a snadno vyjmout a vyměnit jednoduchým odstraněním zajišťovacích šroubů. Vzhledem k tomu, že držáky čepelí není nutné odstraňovat z hřídelí, dochází ke zjednodušení údržby a zkrácení prostojů. Různé konfigurace čepele, profily řezných nožů.

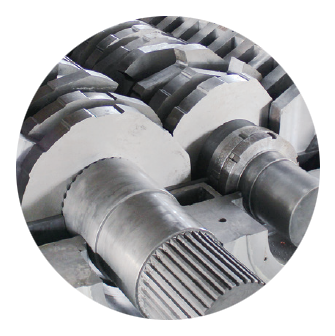

Drážkované hnací hřídele
Šestihranné hřídele jsou stále mnohými považovány za efektivní design a nebýt problémů s opotřebením a údržbou způsobenými uvolněnými lopatkami, které se na hřídelích kývají, zejména v náročných aplikacích s častými reverzacemi, mnoho uživatelů by je stále preferovalo. Námi dodávaný drtič tyto problémy způsobené uvolněnými čepelemi řeší pomocí drážkované hřídele, která bezpečně uzamkne čepele a rozpěrky na hnacích hřídelích, čímž prodlužuje životnost hřídele.

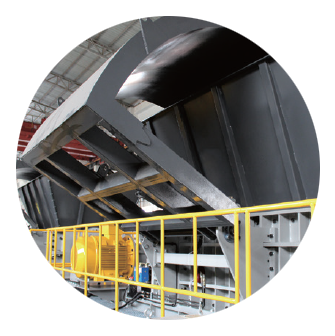

Hydraulický přítlak
Hydraulický silový podavač je k dispozici pro aktivní stlačování vstupního materiálu dolů do řezné zóny mezi dvěma střižnými hřídeli. Tato přidržovací akce zabraňuje přejíždění materiálu přes zuby čepele, čímž se výrazně zlepšuje účinnost řezání a průchodnost stroje. Promyšlená, modulární konstrukce podavače a související hydraulické pohonné jednotky, poskytuje neomezený přístup během údržby, zjednodušuje běžné výměny hydraulického oleje a další úkony údržby.
Technické údaje
| Model | ZM400 | ZM800 | ZM1200 |
|---|---|---|---|
| Rozměry (D x Š x V) (mm) | 1600 × 1225 × 1850 | 2710 × 1270 × 1850 | 3580 × 1965 × 2200 |
| Otvor násypky (D x V) (mm) | 400 × 480 | 800 × 480 | 1200 × 725 |
| Výška výstupu (mm) | 600 | 640 | 875 |
| Průměr rotoru (mm) | ⌀276 | ⌀276 | ⌀430 |
| Rychlost otáčení (ot./min.) | 13 / 7.7 | 14 | 15 |
| Počet nožů (ks) | 10 + 10 | 20 + 20 | 15 + 15 |
| Šíře nožů (mm) | 20 | 20 | 40 |
| Hlavní pohon (kW) | 7.5 | 7.5 + 7.5 | 22 + 22 |
| Objem násypky (L) | 550 | 750 | 1360 |
| Hmotnost (kg) | cca 1470 | cca 2300 | cca 5120 |
