Seria ZX

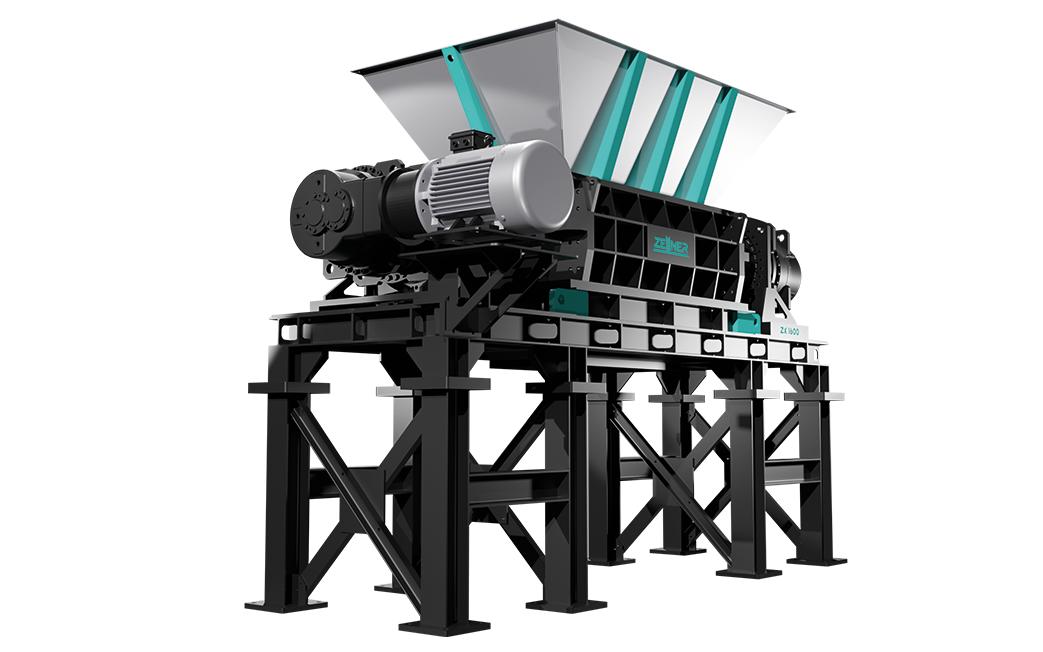

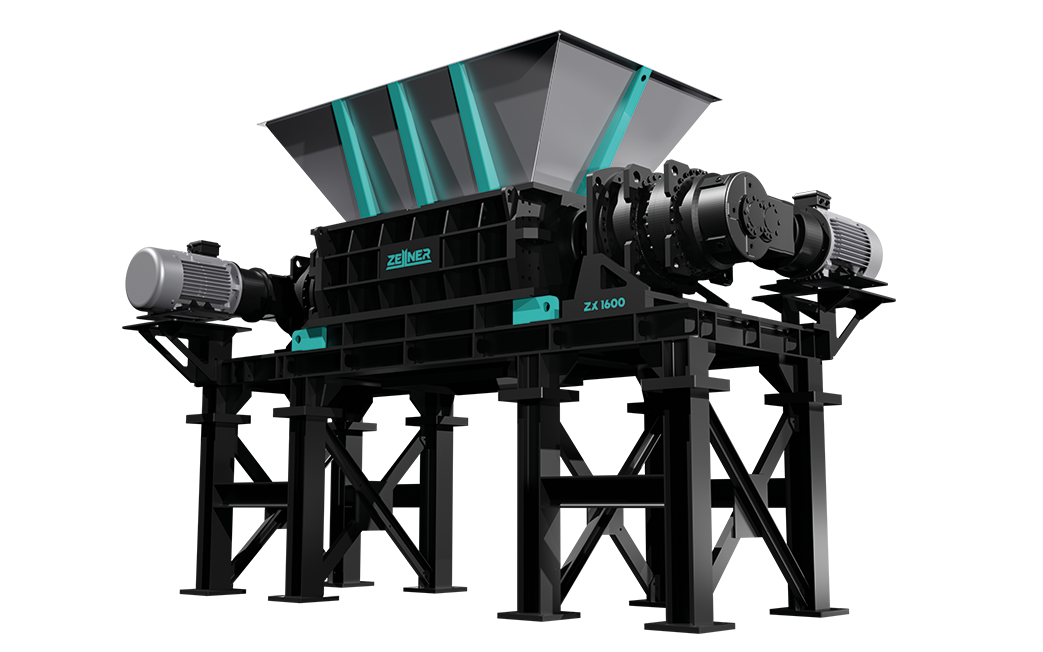

Kruszarka dwuwałowa
Rozdrabniacze dwuwałowe serii ZX to maszyny o wyjątkowo wysokim momencie obrotowym, dużej przepustowości i nożach obrotowych, często wykorzystywane do wstępnego rozdrabniania materiałów o dużej objętości lub wysokiej wytrzymałości, które mogą zawierać zanieczyszczenia. Unikalna modułowa konstrukcja dzielonej komory zapewnia doskonały dostęp do kluczowych komponentów, co zmniejsza przestoje związane z konserwacją i koszty serwisowe.

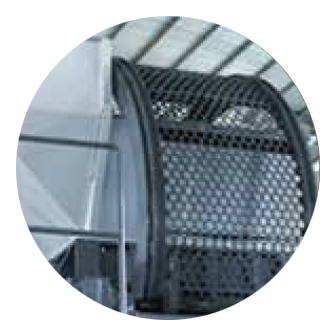

Sito obrotowe
Idealnym rozwiązaniem do skutecznej kontroli wielkości produktu końcowego jest okrągłe sito zamontowane wokół komory tnącej. Sito obrotowe pracuje z niską prędkością; nadmiernie duże frakcje są zawracane z powrotem do komory tnącej w celu dalszego rozdrobnienia, podczas gdy frakcja wyselekcjonowana przechodzi przez sito do kolejnego etapu procesu.

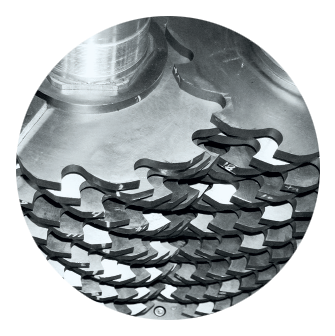

Konstrukcja mocowania ostrza
Kształt ostrza można dobrać w zależności od rodzaju przetwarzanych materiałów. Długość frakcji materiału wyjściowego można regulować poprzez liczbę zębów. Właściwy dobór profilu i liczby zębów ostrza ma kluczowe znaczenie dla uzyskania odpowiednich wyników rozdrabniania danego materiału.

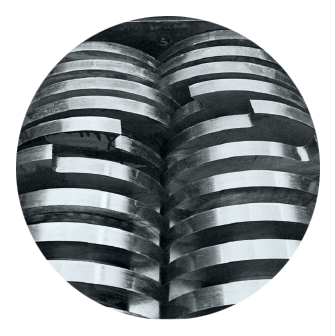

Konfiguracja noży i szerokość
Profil i szerokość ostrza można dostosować do rodzaju przetwarzanych materiałów. Szerokość frakcji materiału wyjściowego można regulować za pomocą grubości segmentów. Aby zapewnić optymalną wydajność kruszarki, zaleca się staranne dobranie konfiguracji i szerokości noży.

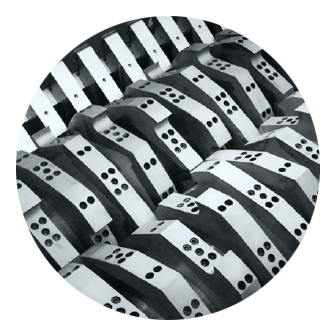

Segmentowe noże tnące
Segmentowa konstrukcja noży może znacznie skrócić czas i obniżyć koszty ich wymiany. Nóż składa się z uchwytu oraz dwóch rodzajów segmentów – z haczykami i bez haczyków. Zużyte segmenty noży można szybko i łatwo wyjąć oraz wymienić poprzez proste odkręcenie śrub zabezpieczających. Ponieważ nie ma potrzeby zdejmowania uchwytów ostrzy z wałów, konserwacja jest uproszczona, a przestoje skrócone. Różne konfiguracje ostrzy, profile noży tnących.

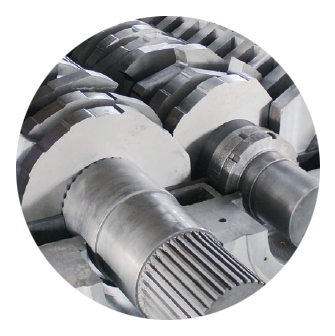

Wały napędowe z rowkami
Wały sześciokątne są nadal przez wielu uważane za skuteczne rozwiązanie konstrukcyjne i gdyby nie problemy związane ze zużyciem i konserwacją spowodowane poluzowanymi łopatkami, które kołyszą się na wałach, zwłaszcza w wymagających zastosowaniach z częstymi zmianami kierunku obrotów, wielu użytkowników nadal by je preferowało. Dostarczany przez nas kruszarka rozwiązuje te problemy związane z poluzowanymi łopatkami za pomocą wału rowkowanego, który bezpiecznie blokuje łopatki i rozpórki na wałach napędowych, przedłużając w ten sposób żywotność wału.

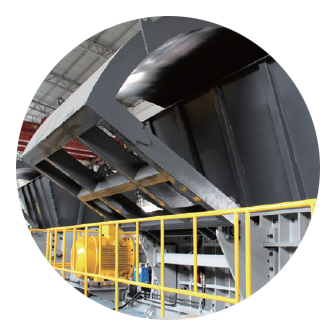

Ucisk hydrauliczny
Hydrauliczny podajnik siłowy służy do aktywnego dociskania materiału wejściowego w dół do strefy cięcia pomiędzy dwoma wałkami tnącymi. To działanie przytrzymujące zapobiega przesuwaniu się materiału nad zębami ostrza, co znacznie poprawia wydajność cięcia i przepustowość maszyny. Przemyślana, modułowa konstrukcja podajnika i powiązanej hydraulicznej jednostki napędowej zapewnia nieograniczony dostęp podczas konserwacji, ułatwia rutynową wymianę oleju hydraulicznego i inne czynności konserwacyjne.
Dane techniczne
| Model | ZX1500 | ZX1600 | ZX1800 | ZX2000 | ZX2200 |
|---|---|---|---|---|---|
| Wymiary (dł. x szer. x wys.) (mm) | 6350 × 2600 × 4000 | 5150 × 2210 × 2600 | 7000 × 3050 × 4000 | 7000 × 3400 × 4000 | 7000 × 3700 × 4000 |
| Otwór zasypowy (dł. x wys.) (mm) | 1500 × 1440 | 1600 × 880 | 1800 × 1440 | 2000 × 1440 | 2200 × 1440 |
| Wysokość wylotu (mm) | 1550 | 970 | 1550 | 1400 | 1400 |
| Średnica wirnika (mm) | Ø 750 | Ø 515 | Ø 750 | Ø 750 | Ø 750 |
| Prędkość obrotowa (obr./min) | 5.4–12 | 5.4–15 | 5.4–12 | 5.5–10 | 5.5–10 |
| Liczba noży (szt.) | 30 (50mm) / 20 (75mm) | 32 | 24 (75mm) / 18 (100mm) | 26 (75mm) / 20 (100mm) | 29 (75mm) / 22 (100mm) |
| Szerokość ostrzy (mm) | 50 / 75 | 50 | 75 / 100 | 75 / 100 | 75 / 100 |
| Napęd główny (kW) | 55 + 55 | 45 + 45 | 75 + 75 | 110 + 110 | 132 + 132 |
| Pojemność zbiornika (L) | 3600 | 2000 | 4000 | 4200 | 4400 |
| Masa (kg) | Approx 27700 | Approx 11400 | Approx 32450 | Approx 43750 | Approx 53500 |
